怠速控制閥IAC、ISC)安裝位置:節氣門體上

圖是節氣門體上安裝的怠速控制閥的結構簡圖,怠速控制閥一般安裝在旁通氣道上,當節氣門完全關閉,發動機處于怠速狀態下運轉,為了維持怠速狀態必須的進氣,在節氣門體上增加一個旁通氣道,并在氣道上安裝一個閥門以控制進氣量的大小。這個閥門控制裝置就是怠速控制閥,注意怠速控制閥是典型的執行器。

怠速控制閥(IAC、ISC)安裝位置 怠速控制閥分類

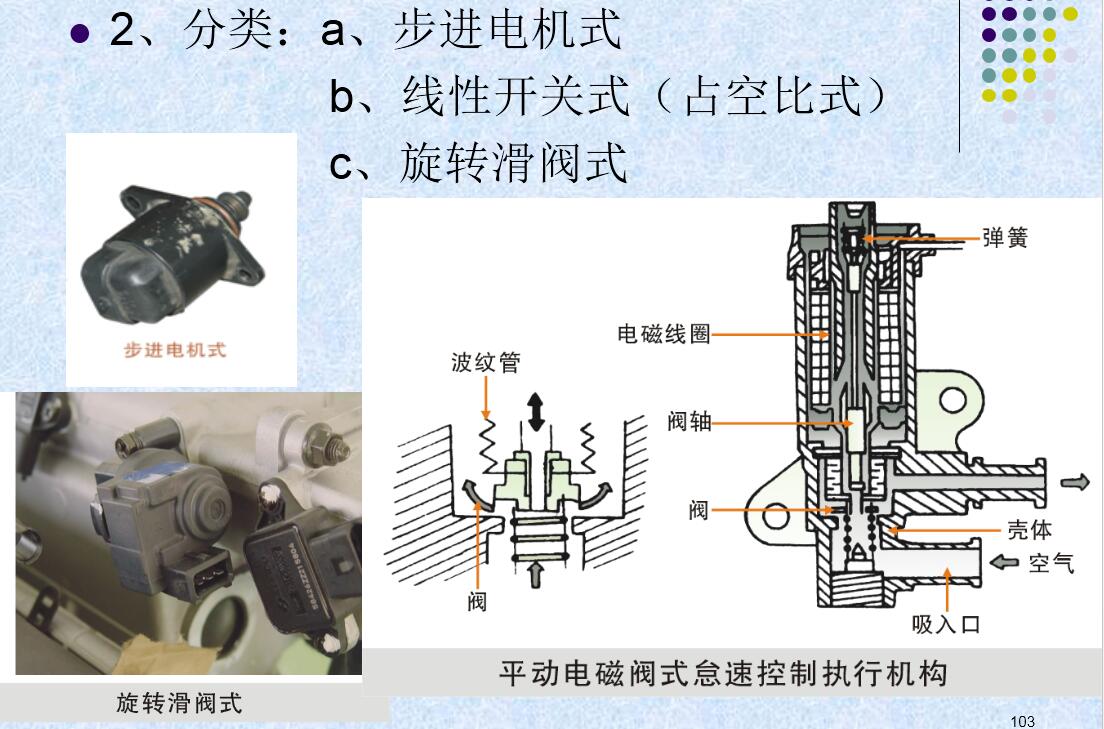

怠速控制閥分類:a、步進電機

   b、線性開關式占空比式)

   c、旋轉滑閥式

怠速控制閥(IAC、ISC)安裝位置 怠速控制閥分類
