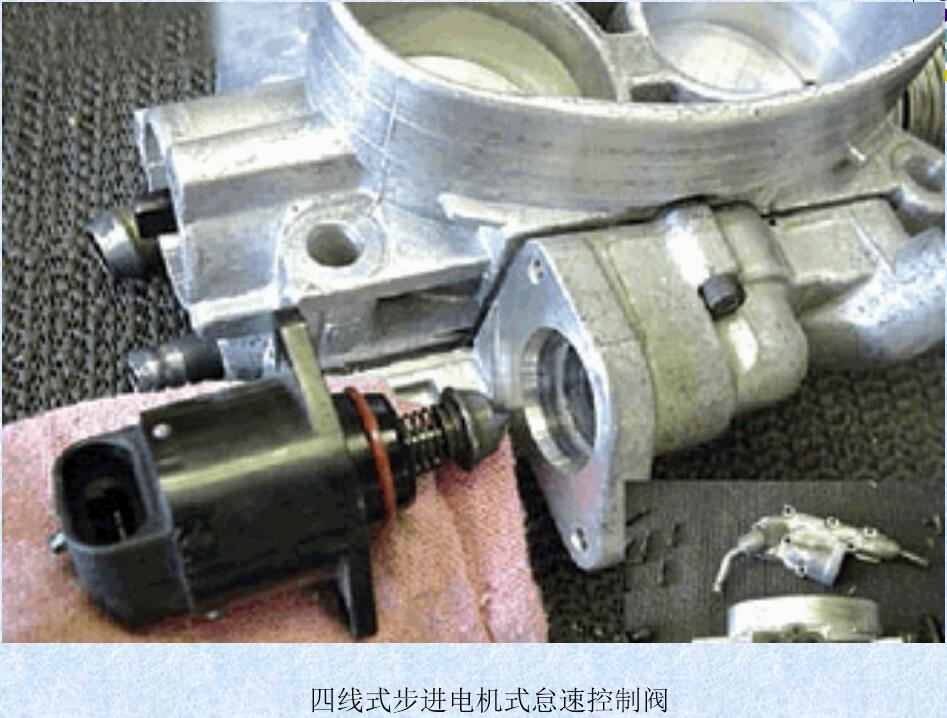

步進電機原理

1?2?3?4順序由ECU觸發導通，步進電機向前運轉四步，閥芯向前運動關閉旁通氣道，反之， 4?3?2?1順序觸發，步進電機反向運轉四步，閥芯向后退回打開一定大小的旁通氣道。步進電機的閥芯和閥座均是錐形，就是利用這個原理實現對旁通氣道開關大小的控制的。
