線性開關式(占空比 ) 旋轉滑閥式ISC
線性開關式怠速控制閥的工作原理是,當Vc端輸入占空比(紅線表示)波形式,根據波形特點,在一個周期內以上右圖為例,即1S內打開0.6S,這0.6秒時間內線圈L1得電產生磁性,拉動閥芯克服彈簧的彈力打開旁通氣道,后0.4s內失電,彈簧彈力使閥芯回位關閉旁通氣道,同樣采用錐形設計以更好的關閉和打開。所以只要波形一直重復,閥芯將做來回振動。如需要增大進氣量只需要增大占空比即可。

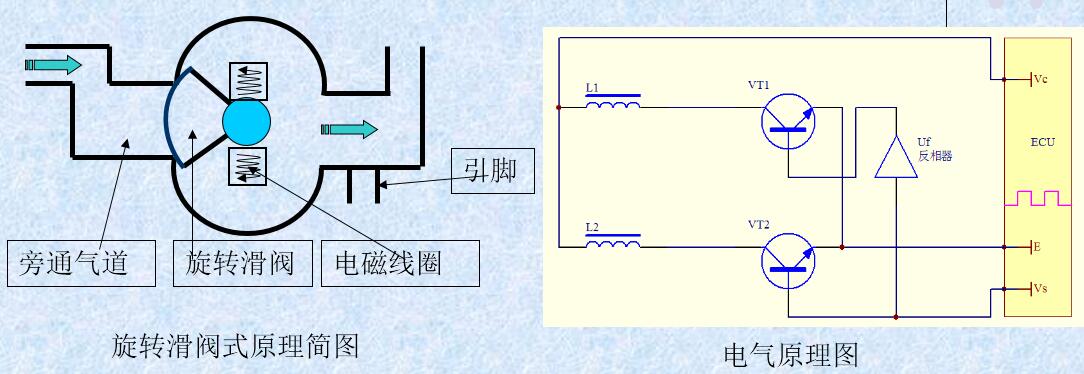

旋轉滑閥式ISC同樣需要輸入占空比信號,但是占空比信號通過反相器作用求取其反碼(0101反碼1010)來控制畫法的正傳和發展,通過占空比控制滑閥開啟的和關閉的時間從而達到控制旁通氣道進氣流量的目的。
